経緯

ARアプリを作るとなるとMeta Quest Proか3がと思います。ちなみにHololens2（1も）ありますが、やはり室内じゃないと使えないこと、何より開発情報が古くて少なくて学生がちょっとプロトタイプ開発するには選択肢として選びにくいです。頑張っても使いたいという子はそういない。もっと古いところではEPSONのMOVERIOもありますがちょっとしたもう10年くらい使っていません。

ということで選択肢を増やしておきたいと思いまして今年度の研究費でXREAL Air 2 Proを購入しました。実は購入したあとでAR機能が優れている（ハンドトラッキングや6DoF対応の）別機体（XREAL Air 2 Ultra）があることを知りましたがとき既に遅しでした。Xやってないとこの辺の最新情報に遅れてしまいますね。しかたがない。

せっかく買ったのでXREALで何かアプリでも作ってみようと基本機能をいじっている途中でメガネが必要なことに気づきました。これも落ち度です。ただ、メガネは個人にフィッティングするので大学の研究費で買えるかは微妙です。Meta Questでいつもやっているように、JINSのリーディンググラスで覗いてみましたが無理でした。メガネの上にメガネをするのは無理です。そんな感じです。

調べるとインサートレンズなるものがあることがわかりました。7000円くらいらしいです。それほど高くはないですが。。。なんか面倒です。サイトを見ると注文が多く納期が遅れがちとも書かれていました。うーん。。。またまた面倒になりました。

下調査

こんなもの自分で作ればいいじゃん。。。ないなら自分で作ればいい、一応、Maker精神です。

そういう方はいると思いググってみました。いらっしゃいました。さすが。

geekpost.jp

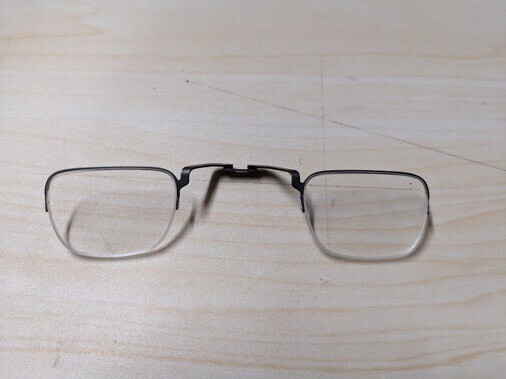

ただ、残念、なぜかインサートレンズの型が違います。この方のはツーポイントレンズのような感じです。レンズに穴を開ければネジ止めできる仕掛けです。そもそもXREALのパッケージにインサートレンズのダミーが入っていることさえ気づきませんでしたが、みると以下のようでした。ね、違うでしょう？これではどうにもできません。

とりあえずカットしてみるべ

気を取り直して、とりあえず使わなくなった古いメガネからレンズを外してカットしようと思いました。そのままつけるのは無理でしたので。プラスティックレンズとはいえ、割らずに綺麗にカットするにはどーすんだべ？と思ったんです。色々調べると（具体的な成分までわからなかったのですが）メガネもアクリル板と同じ素材が含まれているようでした。アクリルとくればレーザーカッターですわね。ということで試しに切ってみることにしました。

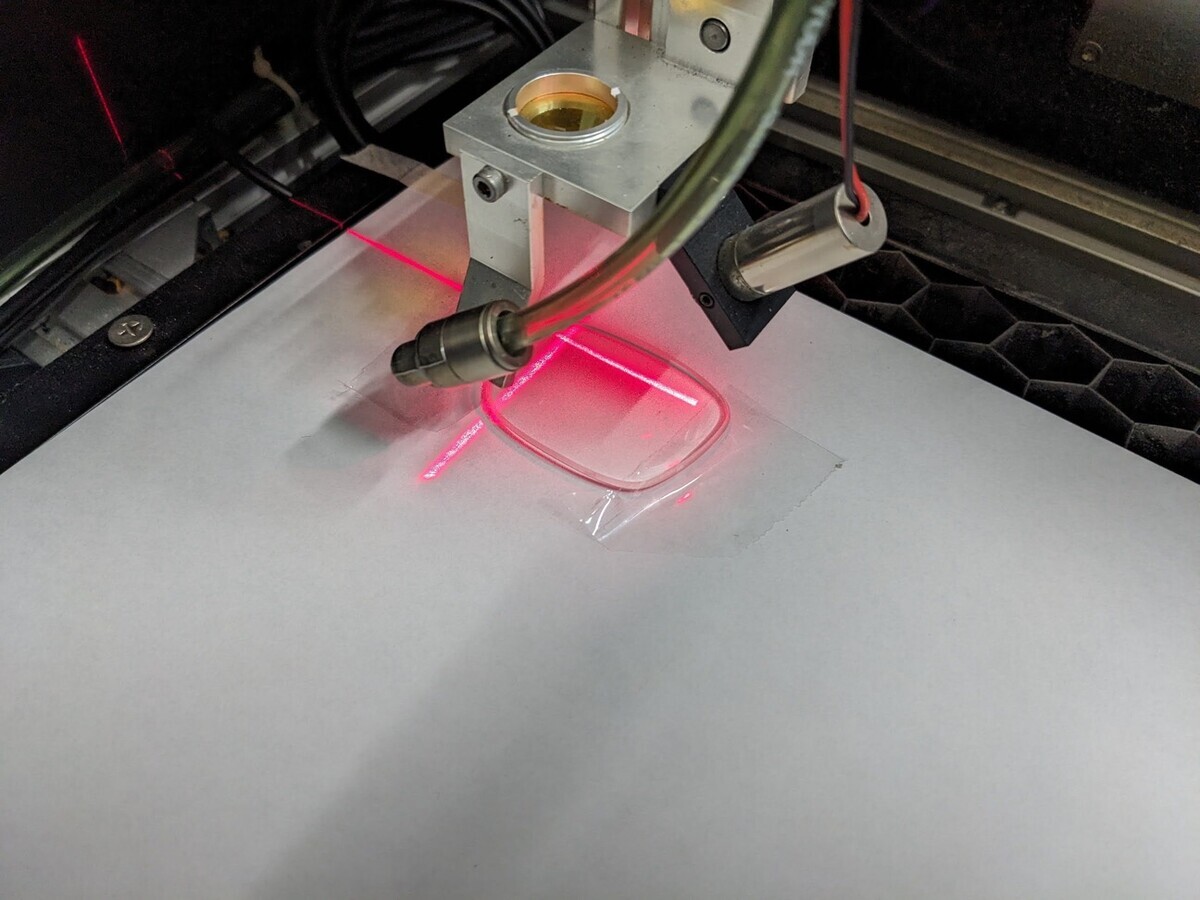

こんな感じで紙の上にレンズを載せてテープで固定してレーザポインタで位置決めして。あとは思い切ってスタートボタンを押しました。

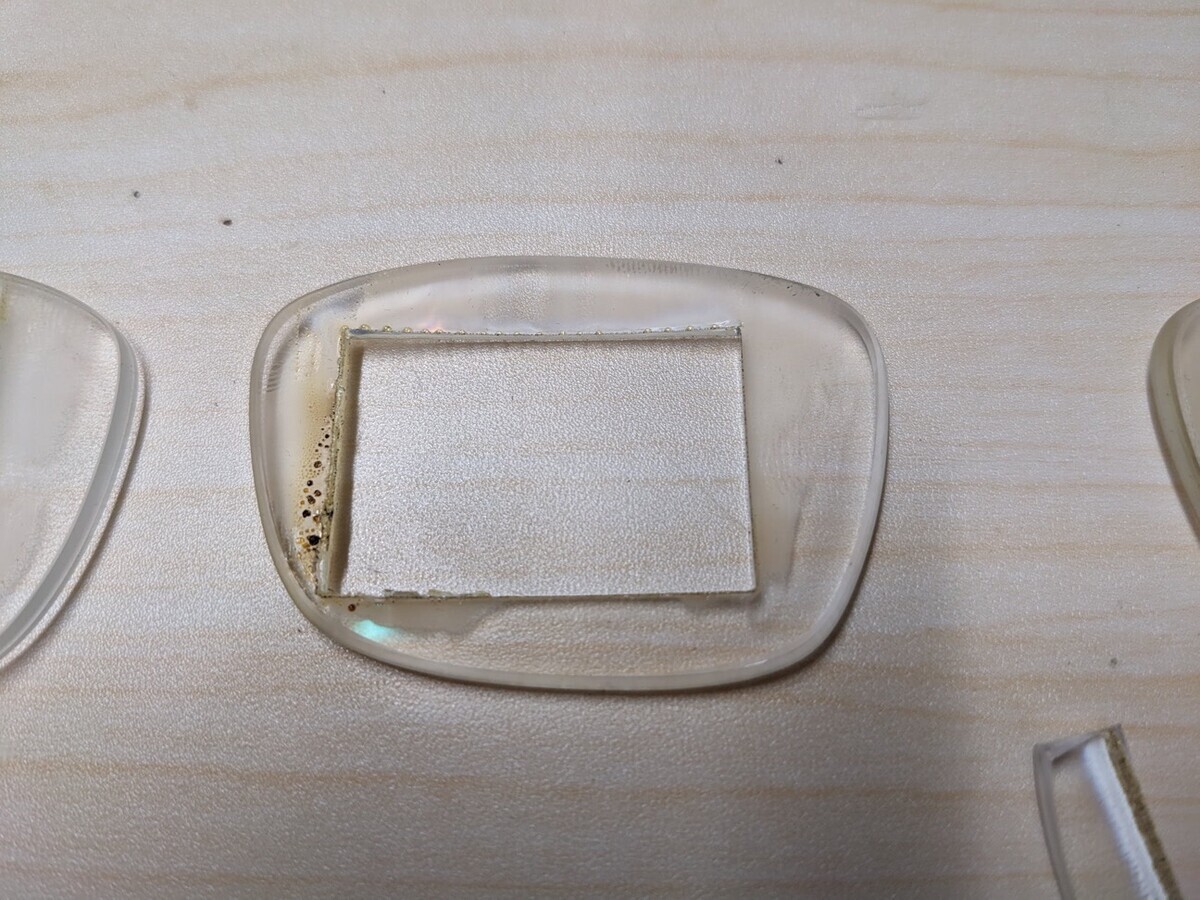

よっぽど硬いんだろうと思い100%でゆっくり切断したら。。。焦げてしまいました。意外と柔らかいのかもしれません。

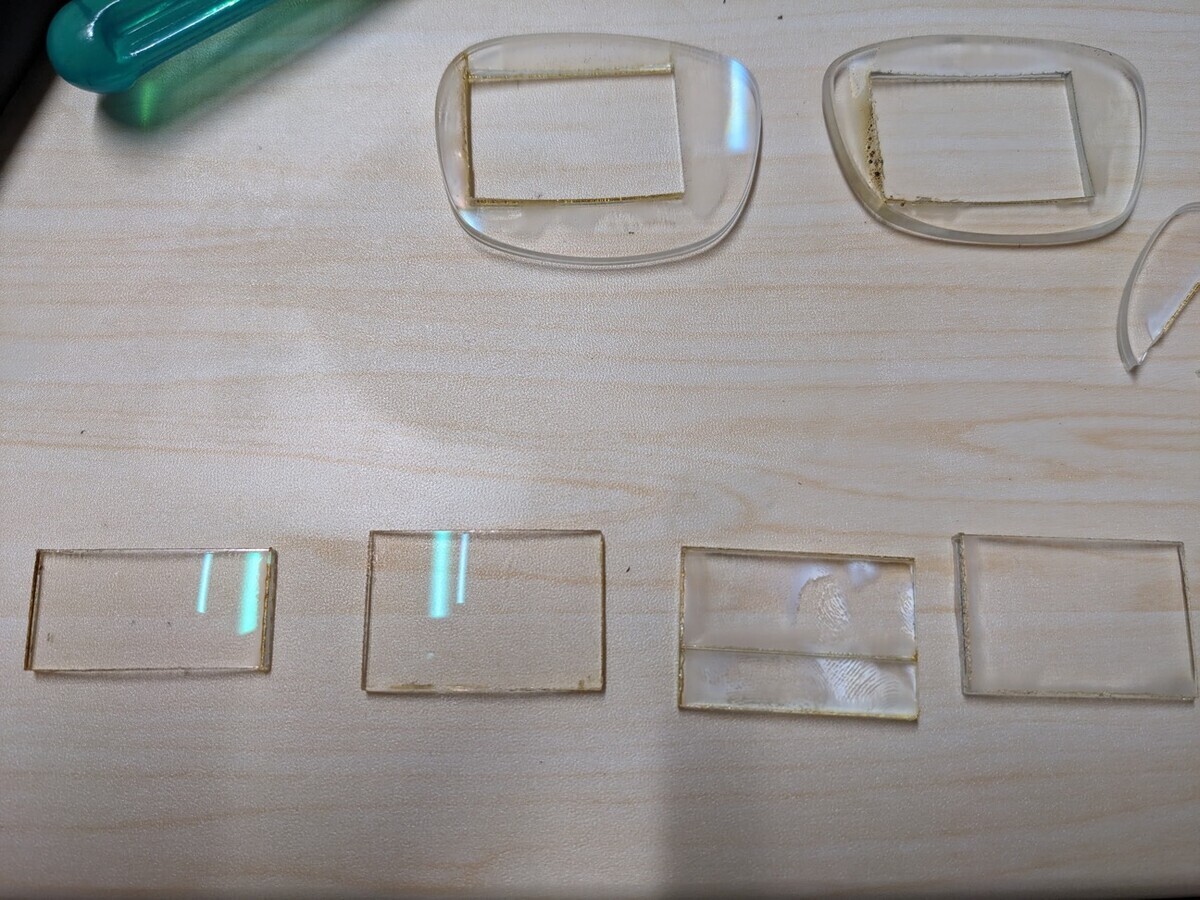

何度も失敗して（いやレーザカッターが初動で滑って位置決めに失敗してしまうんですよ、これは僕のせいではない、いや組み立てたのは僕だから僕のせいではあるんですけどね。。。）、とりあえず出力は10%くらいでいいこと、それを3回くらい繰り返して傷をつけてあとはペンチでペキッと割った方が綺麗に切れることがわかりました。

ちなみに、レンズのサイズは34mm x 23mmの長方形にしました。

フレームどーすんのさ？

とりあえず固定方法を考えました。３Dプリンタでフレームを作ることは思いつきましたがどういう形状にすればいいか悩みました。純正のインサートレンズの形状を真似しようとも思ったのですがうまくいくとは思えませんでした（純正のは金属を使っているので薄くても強度がでる）。

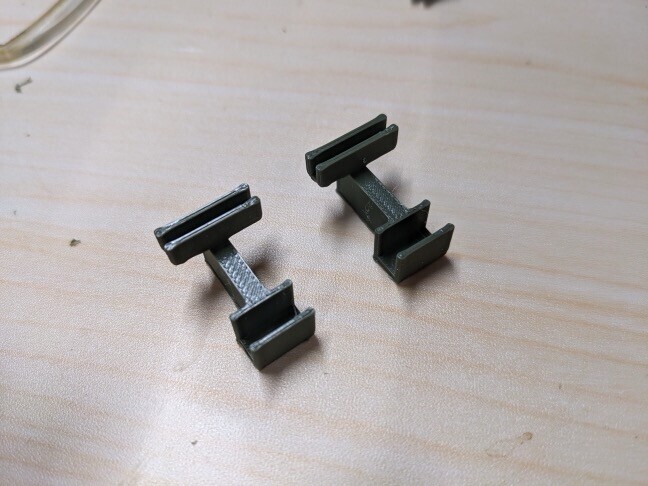

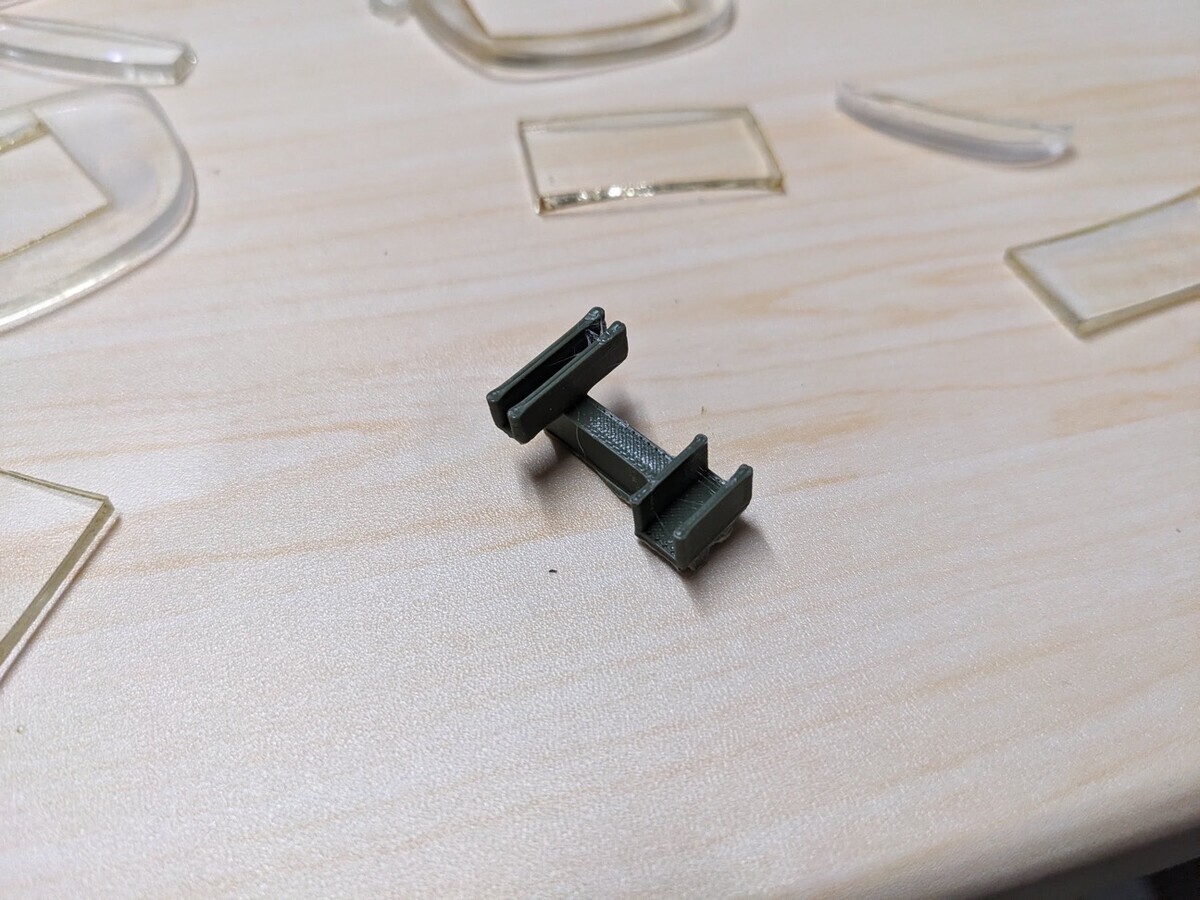

で、とりあえずレンズを囲う部分を作って差し込んでみました。

余裕をみて2mmの厚さにしたのですが、考えてみればレンズは軽いから1mm厚でも十分だな。。。と思ったんですね。

レンズ＋フレームをどうやってXREALにとりつけるか？

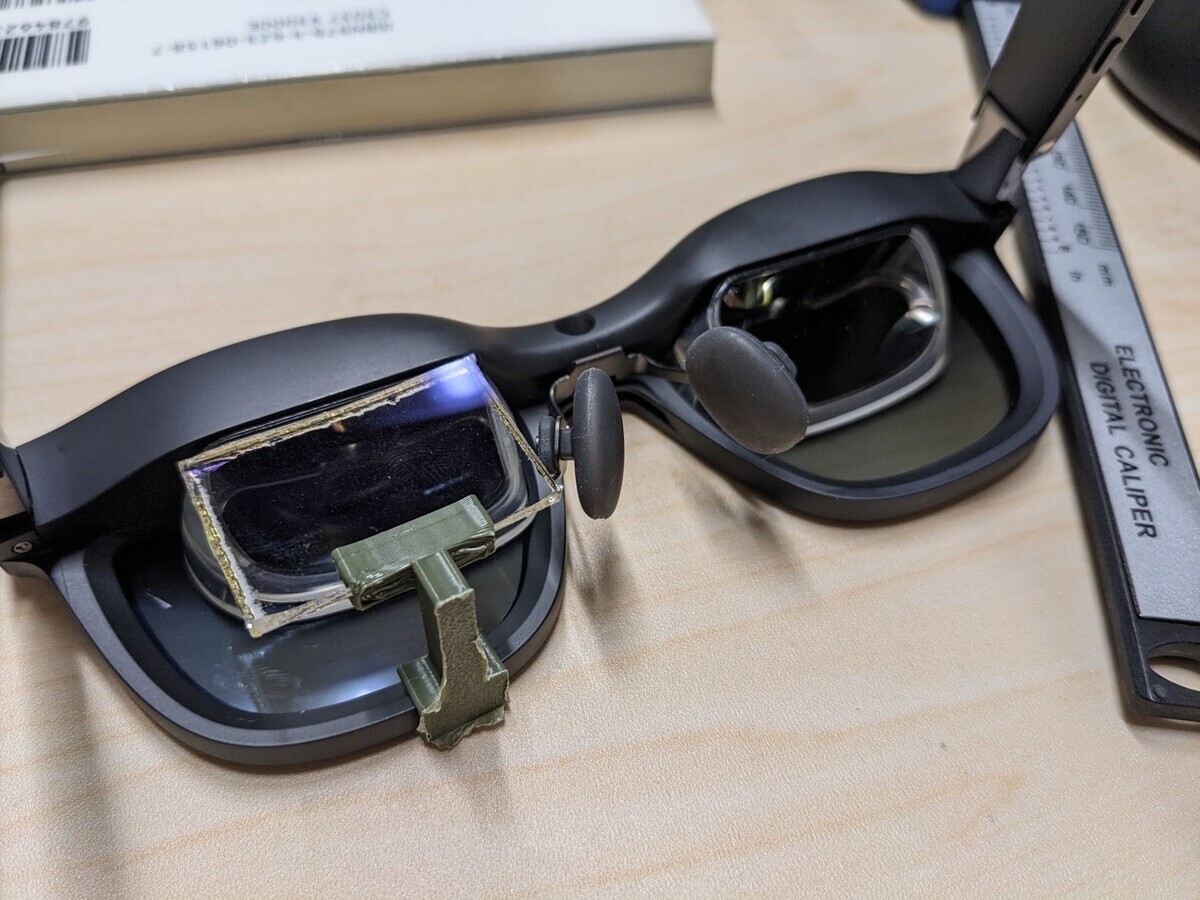

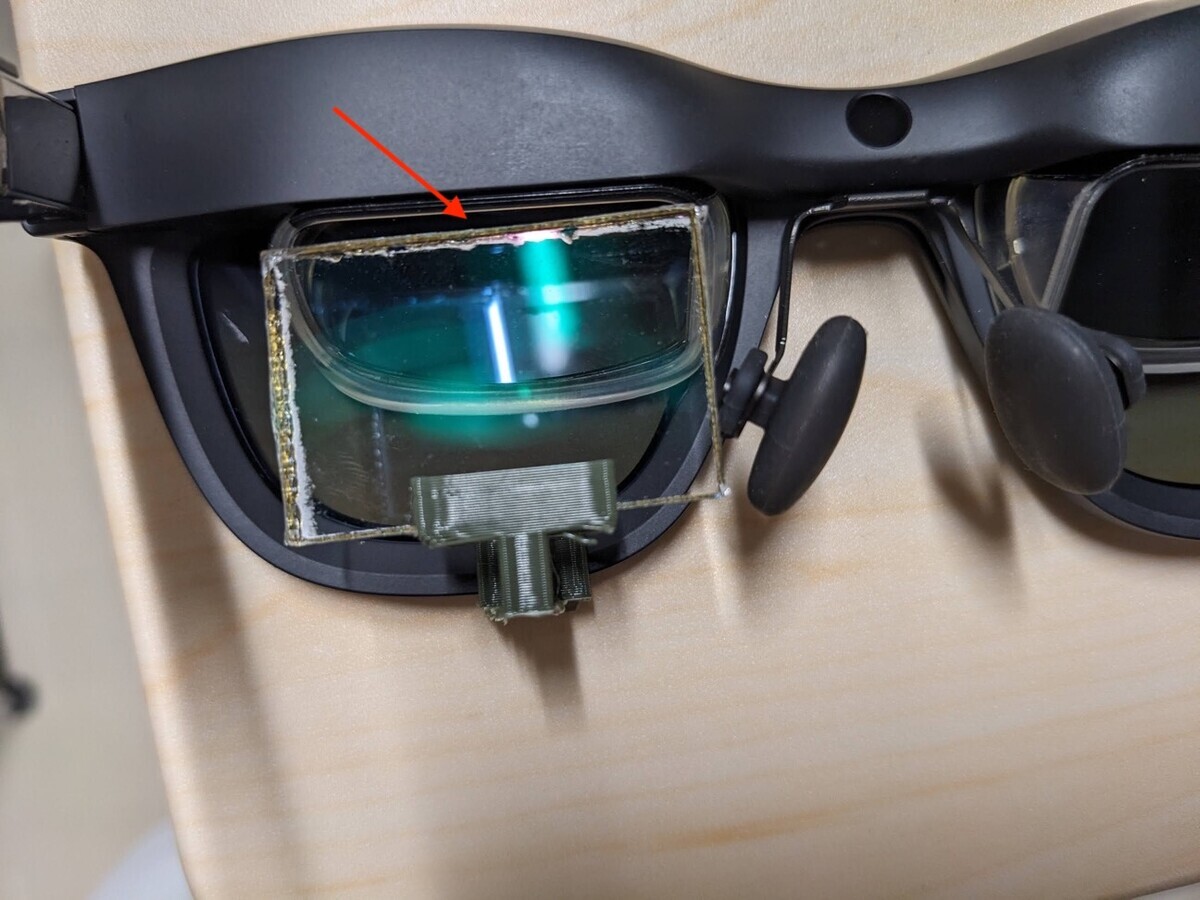

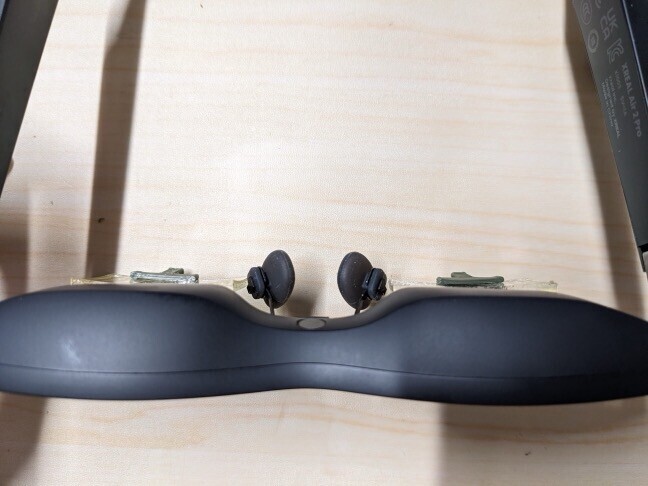

さらにどうやってこのフレームをXREALに取り付けるかも考えました。鼻あて部分につけるか？フレームの上にかけるか。。。でも視界の邪魔になりそうでした。インサートレンズもそうですが、まつげが当たってしまうほど隙間がない状況でした。XREALをみるとフレームの下側の方が空間があることに気づきました。ここにつけたらいいんじゃね？と。以下のようなモデルを作りまして。
