IoT巣箱（その５）

昨年秋のイベントで子どもたちと巣箱を制作し、その巣箱で巣作りをしている様子を撮影する装置を考えていました。

年明けから年度初めまで締め切りが色々と重なってしまい何もできずにいました。

年度があけたので色々と足りないものを買い足して実験しています。

上記の記事で使ったESP32-CAMは技適マークがついていないことがわかり、田舎とはいえ違法になりますので、技適がついたものを探してやっと入手できました。

起案当初からバッテリー駆動することを考えていました。たまたま数日前に以下の記事を見かけました。

ソーラーパネルならバッテリーに充電して。。。と考えていたのですが、この記事ですとバッテリーは使用せず日当たりのよいときだけ記録する想定で実験されていました。

よく考えてみれば、巣箱も巣作りする可能性がそれほど高くないだろうということと、夜間では赤外線LED＋赤外線カメラで撮影できなくはないですがそこまでリアルタイムに映像が欲しいわけではないと思いました。

つまり、日当たりがよい日に１時間に１枚くらいの撮影ができれば十分ということです。

ということで上記のソーラーパネルの記事を参考に、福岡ローカルの電子パーツショップであるカホパーツセンターに行ってソーラーパネルとDC−DCコンバータを入手してきました。

売っていたソーラーパネルは以下でした。

あと、DC-DCコンバータは5Vに降圧するものがなく、3.3Vに変換する以下を店員さんに相談して購入しました。TDKのCC3-1203SF-Eです。

https://product.tdk.com/ja/search/power/switching-power/dc-dc-converter/info?part_no=CC3-1203SF-E

部品が揃ったので今朝から実験してみました。その様子を記録していきます。

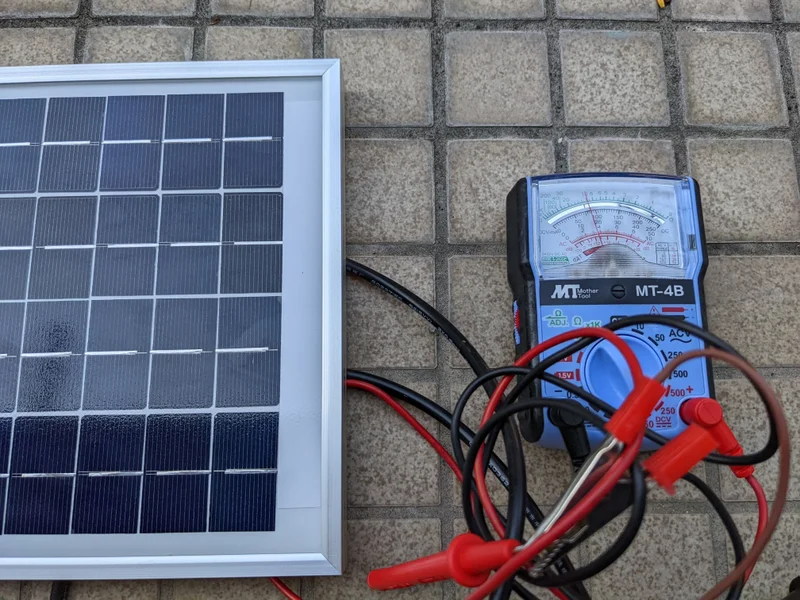

まず、ソーラーパネル。工作で使うのは初めてでした。朝の早い時間でしたが電圧は１７Vくらい出ているようでした。あとは電流でしょうか？

つづいてDC-DCコンバータ。上記の記事には出力側にコンデンサがあり、静電容量はなんぼがいいのか不安でした。カホパーツで店員さんに聞いたところではいらない機種のようだとのことで。

添付されてきた小さい紙片をみながら接続してみたのですが、なぜかVoutがうんともすんとも言わない。。。壊れているのかな？とネットであれこれ調べてみたのですが、この装置を使って工作している記事が見つからない。不思議ですが。

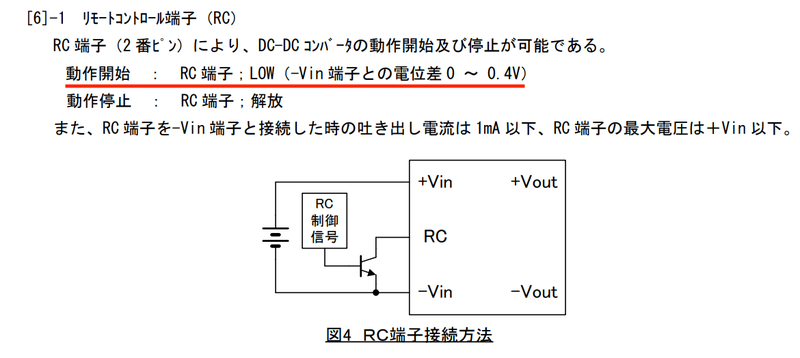

１時間くらいあれこれやってやっとわかったのは、製造元であるTDKのページにある仕様書をみてわかりました。RCという端子がありました。RCという端子をーVinに接続する（つまりGNDに落とす）をしないと動作開始しないということです。ネットの記事なんて探している暇があったらメーカーの仕様書よく読め、という教訓でした。

これで電圧変換されて+Voutに3.3Vが出ていることがわかりました。

これで、+VoutをESP32-CAMの3.3Vに接続して外においてみました。

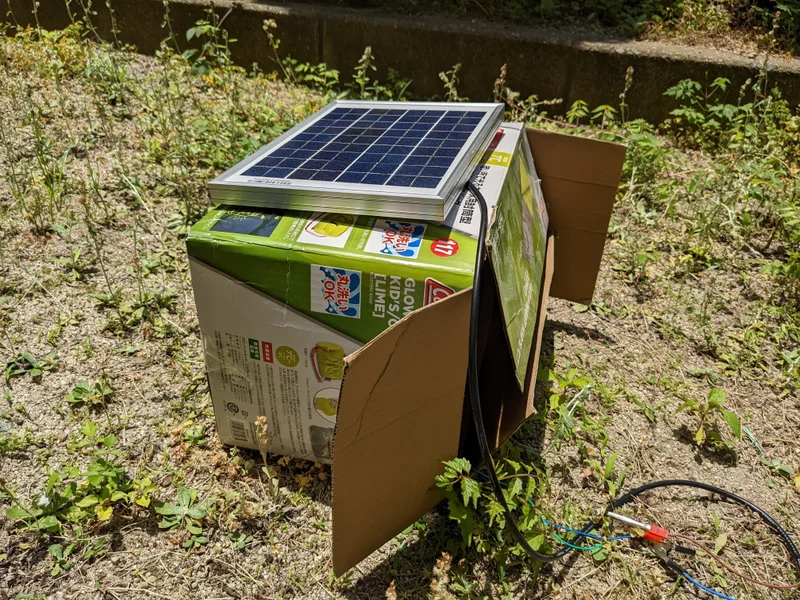

１０時くらいだったと思いますが、今日は天気も天気よく（３０度以上）、日陰のところにパネルをおいて、シリアルモニターを接続してESP32CAM

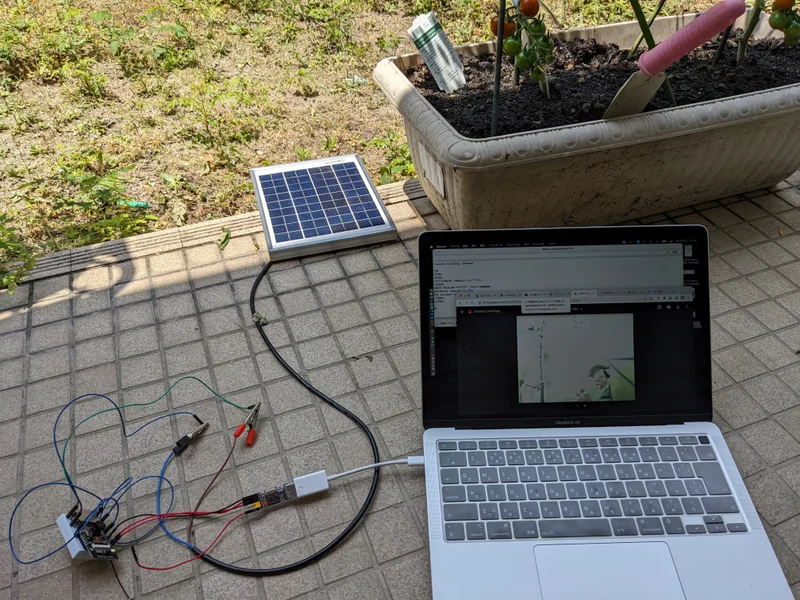

の様子をみてみますと。。。動作が不安定でした。動作はしているけど起動中にFlashROMなどからの読み込みエラーっぽいメッセージが表示されていました。ソーラーパネルを上記画像のように日なたにおくと電源が安定したせいかしっかり動作することができました（起動後、Wifi接続し、カメラ撮影し、撮影した画像をGoogleDriveに送信し、Deep Sleepする）。

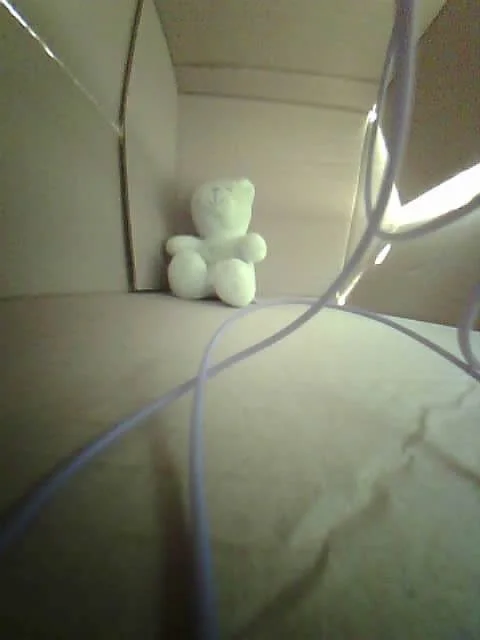

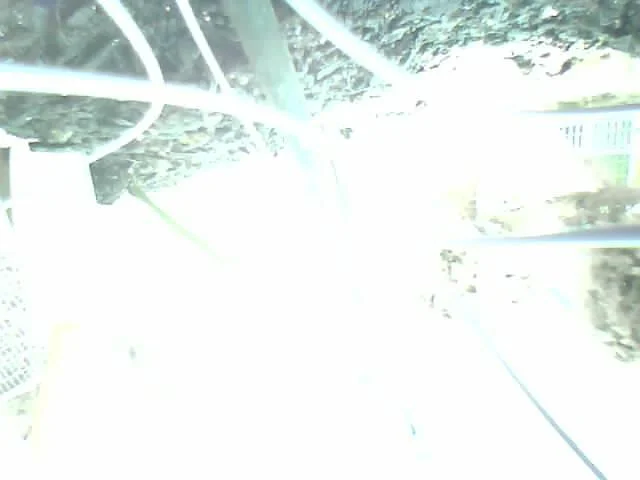

とりあえず装置が動作することは確認できたのですが問題はカメラでした。撮影した画像は以下のような感じでホワイトアウトしています。屋外で使用することは想定していないのでしょうね。
